干式变压器绝缘支撑件 - 变压器/电抗器绝缘组件系列

泰普瑞热卖产品推荐

产品详情

1.产品介绍

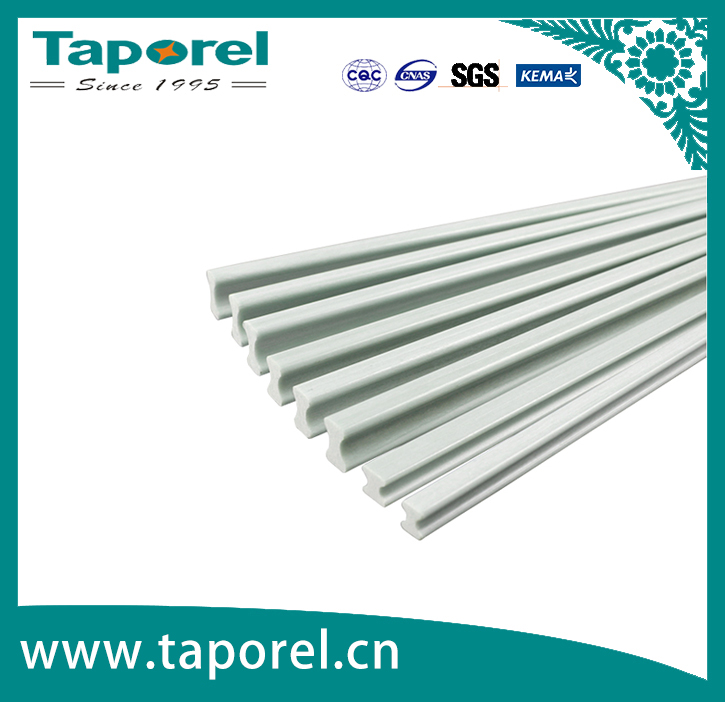

拉挤撑条（行业俗称通风条、狗骨条）是高压干式变压器、电抗器专用高强度结构性绝缘件。
以连续无碱玻璃纤维粗纱、玻纤带为增强基材，搭配耐高温环氧体系树脂，采用真空浸胶+连续拉挤一体成型自动化工艺生产：先真空脱泡完全浸润纤维，再通过定型模具高温固化、连续牵引裁切，成品纤维排布顺直、树脂浸透率100%，内部几乎无孔隙、无分层缺陷。

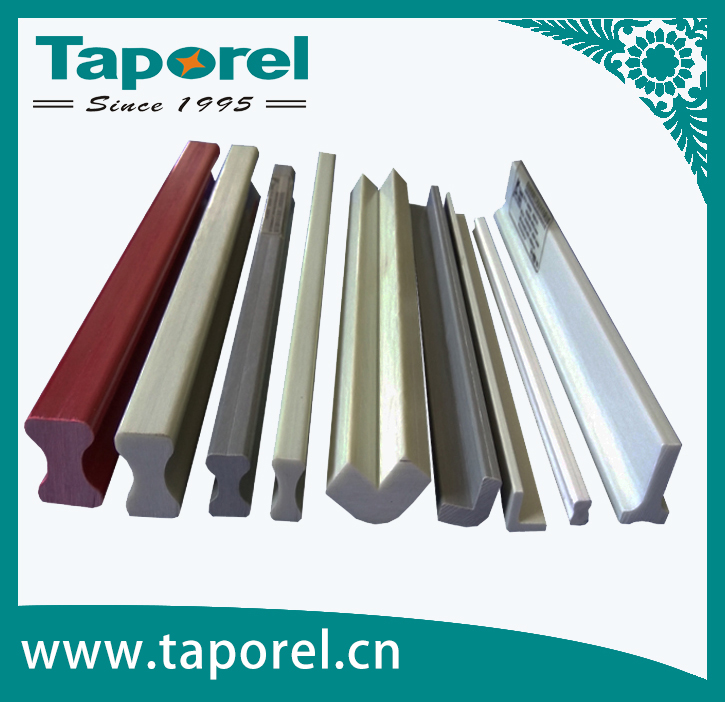

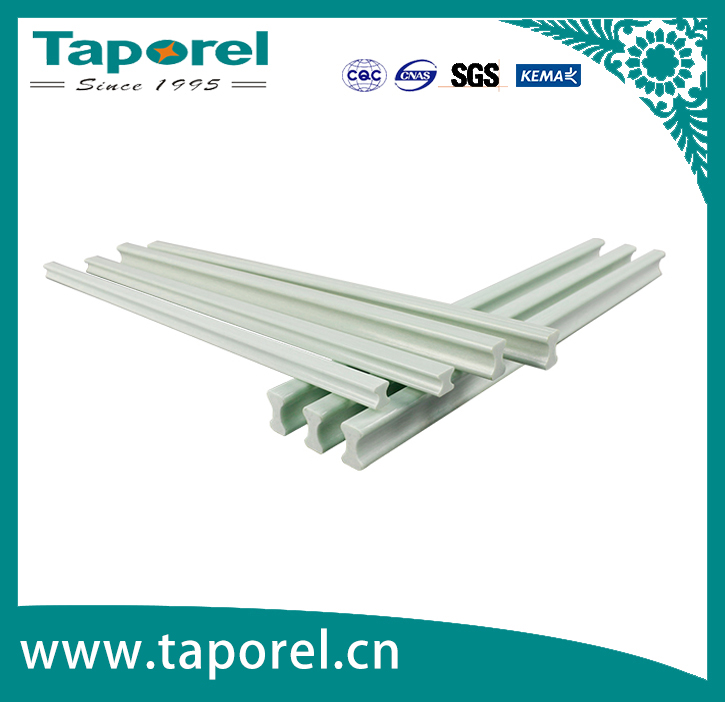

耐热等级分为F级（155℃）、H级（180℃），标准阻燃UL94 V-0，截面规格齐全（矩形、工字型、狗骨型、梯形、直角条等），对比FR4板裁切件、普通卷制绝缘条，机械强度、局放性能、尺寸一致性大幅提升，是干变绕组支撑、通风隔离核心绝缘型材。
2.产品核心特点
（1）超低孔隙、低局放，高压绝缘稳定
真空脱泡浸胶工艺消除内部气泡，整体致密均质，介电强度高、局部放电量极低，长期高场强运行无闪络、爬电风险，适配10kV~35kV干式变压器严苛绝缘工况。
（2）纵向力学强度远超普通环氧板材
纤维沿长度方向连续排布，抗拉、抗压、抗弯、抗蠕变性能优异，高温负载长期受压不变形、不开裂；同等截面积承载力是FR4裁切撑条1.5倍以上，适合绕组承重支撑结构。
（3）尺寸精度高、直线度好，批量一致性强
模具定型一体拉挤成型，壁厚、宽度公差极小，长条无弯曲扭曲；表面光滑无毛刺，无需二次打磨，装配贴合度高，大批量生产规格统一，适配自动化变压器装配线。
（4）耐温耐老化，宽温域稳定运行
F级长期155℃、H级长期180℃持续工作，-40℃~180℃冷热循环不脆化、不分层；耐电老化、热老化，干变长期发热环境绝缘性能无衰减，设备使用寿命大幅延长。
（5）吸水率极低，防潮防凝露
树脂完整包覆玻纤骨架，吸水率≤0.03%，远低于普通层压板；潮湿、凝露、沿海高盐雾厂区使用，不会受潮绝缘下降，杜绝漏电隐患。
（6）阻燃环保、耐化学腐蚀
UL94 V0自熄阻燃，明火离开自动熄灭；耐变压器油、弱酸弱碱、SF6气体腐蚀，无有害物质挥发，符合电力设备环保安全标准。
（7）加工便捷、可定制异形截面

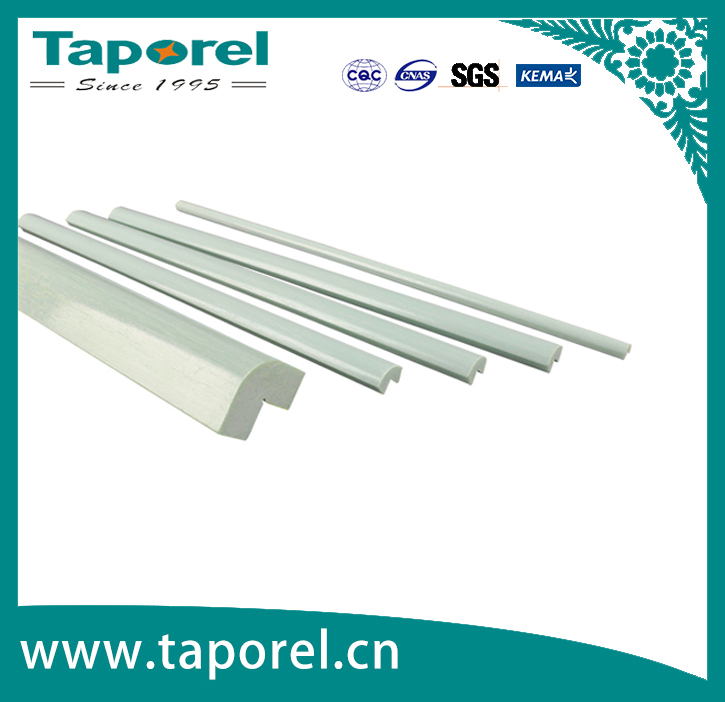

可定长裁切、端面倒角、钻孔；支持定制矩形、狗骨通风条、L型角条、工字条等非标截面，长度按需裁切，适配各类干变绕组结构设计。
（8）轻质高强、轻量化结构
密度仅1.85~1.95g/cm³，重量远低于金属支撑件，减轻变压器整体重量，降低设备运输、安装负荷。
3.主要用途
（1）干式变压器（核心应用）
- 高低压绕组通风撑条、间隔狗骨条，分隔绕组形成散热风道；
- 线圈层间支撑垫块、绕组端部定位绝缘条；
- 铁芯夹件绝缘隔离条、引线固定绝缘支撑。
（2）电抗器、特种变压设备
滤波电抗器、平波电抗器、电炉变压器内部绕组支撑、散热隔离绝缘型材。
（3）高低压成套电器
开关柜母线绝缘支撑条、互感器内部隔离绝缘件、高压试验设备承重绝缘梁。
（4）轨道交通、新能源电力
风电、光伏储能干式升压变、机车牵引变压器绝缘撑条，耐受设备震动、频繁温升交变工况。
（5）工业特种高压设备
整流变压器、中频电源、高压试验装置高强度承重绝缘结构件。
4.基础技术参数
（1）耐热等级：F级155℃ / H级180℃
（2）阻燃等级：UL94 V-0
（3）密度：1.85~1.95 g/cm³
（4）吸水率：≤0.03%
（5）垂直介电强度：≥20 kV/mm
（6）体积电阻率：≥1.0×10¹⁴ Ω·cm
（7）弯曲强度：≥500 MPa（纵向）
（8）耐电弧性：≥180s
（9）适用环境温度：-40℃ ~ +180℃

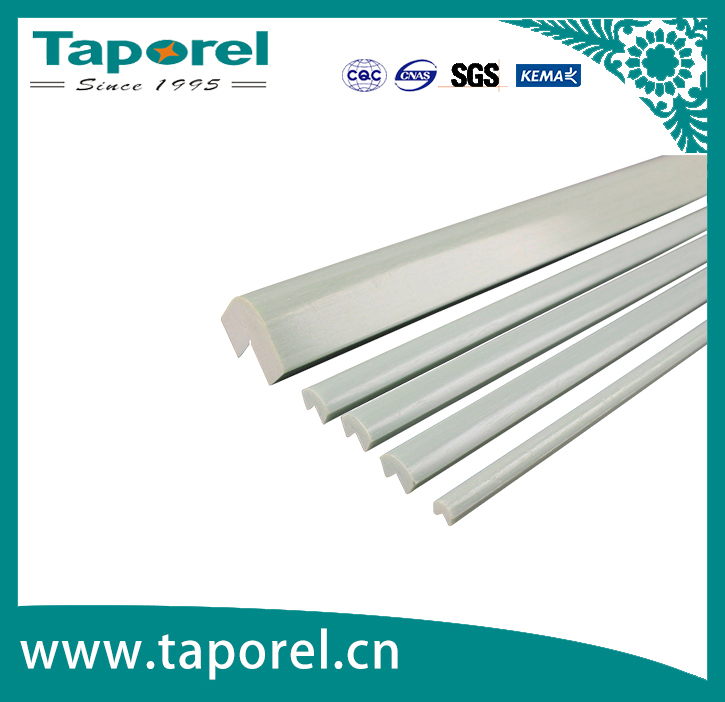

（10）常规截面：4×6、6×6、8×10、10×12、12×16、16×20mm、狗骨通风条、L型条等
（11）标准颜色：乳白色、浅米黄色（可定制红色、黑色）
5.加工与使用说明
（1）裁切推荐硬质合金锯片，低速切割避免端面纤维起毛、高温烧蚀树脂；
（2）装配禁止暴力敲击，避免局部应力开裂；长条支撑多点均匀受力，防止长期受压弯曲蠕变；
（3）仅作干式设备内部绝缘支撑，不可长期浸泡强酸强碱介质；
（4）表面灰尘、油污可用干布或无水酒精擦拭清洁。
6.储存规范
（1）存放于干燥、通风、恒温库房，远离雨水、地面返潮、阳光暴晒；
（2）型材平整水平堆放，避免单边悬空重压，防止长条弯曲变形；
（3）远离酸碱、腐蚀化工原料，储存环境温度0~40℃；
（4）仓储堆叠高度不宜过高，防止底层型材挤压损伤。
